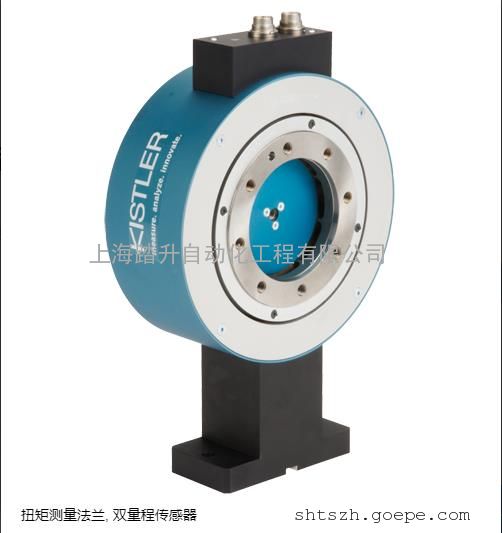

KISTLERKistler扭矩传感器4510B

扭矩测量法兰

双量程传感器，带夹紧装置的组件

4510B型扭矩测量法兰…用应变计测量扭矩。数字测量值从转子到定子是非接触传输的。有模拟和数字输出信号可供评估。



额定扭矩：100…20000牛顿米

第二档传动比：额定扭矩的1:10或1:5

速度范围可达120001/min

标准量程精度等级：0,1

在扩展测量范围内：0,2

集成速度传感器，60脉冲/转。

免维护，无轴承

法兰和轮毂解决方案

数字非接触信号传输

电气控制信号

主动温度补偿

选项

两个Separaray校准测量范围1:5和1:10

频率输出

校准RS-232C输出

选项

•第二个单独校准的测量范围为1:5或1:10

•频率输出

说明

由于采用夹紧装置的设计，扭矩测量

法兰可直接安装在负载轴上

机器。夹紧装置在交货范围内。适应

在测量侧通过法兰完成。测量

4510B型法兰…非常坚固，基本上不敏感

弯曲力矩和横向力。

可选的双范围版本是为应用程序预定的

具有高峰值转矩和中等平均运行

扭矩。应选择单个范围的扭矩传感器

承受峰值扭矩。用于测量平均操作

因此扭矩会过大。

应用程序

•齿轮箱试验台

•车轮负载模拟

•发动机试验台




单分量反作用扭矩传感器,

型号 9329A

特点:

• 尺寸 (D / H)   20 / 26 mm
• 接头 10-32UNF
• 灵敏度 –2170 pC/N�6�7m (–2942 pC/ft�6�7lb)
• 出厂前预载和校准, 随时可测量
